Hvad er en slagknuser?

En slagknuser er en maskine, der bruger højhastighedsslagkraft til at nedbryde sten, beton og andre materialer i mindre, mere ensartede stykker. I stedet for at presse foderet mellem to stive overflader, rammer det materialet med hurtigt roterende blæsebøjler, kaster det mod stålslagplader og lader gentagne kollisioner reducere hver partikel, indtil den er lille nok til at passere gennem udløbsåbningen.

Det eneste princip adskiller slagknusere fra kompressionsmaskiner. En kæbeknuser presser sten mellem to kæbeplader, og en kegleknuser klemmer materiale mellem en kappe og en konkav skål. Begge bruger langsomt påført tryk. En slagknuser afgiver et pludseligt højenergislag, der knuser sten langs naturlige brudlinjer.

Fordi brudkraften rammer materialet direkte, opnår slagknusere nogle af de højeste reduktionsforhold i industrien, sædvanligvis 12:1 til 15:1. En enkelt passage kan tage stenbruds-kalksten fra cirka 400 mm ned til et 40 mm produkt, hvorfor mange anlæg eliminerer kæbeknuseren på blødt sten og genbrugsmateriale.

Den samme mekanisme producerer også kubiske partikler med få flade stykker. For en produktionsklar implementering, udforsk vores PF slagknuser-serie og se, hvordan rotorhastighed og pladegab matcher forskellige produktkurver.

Hvordan fungerer en slagknuser?

Knusningscyklussen inde i en slagknuser følger den samme sekvens ved hver gang:

1. Foderet falder gennem slisken ned på rotoren.
2. Den roterende rotor rammer den med blæsebøjler.
3. Slaget kaster materialet mod slagpladerne.
4. Kollisionen knuser partiklerne, som springer tilbage mod rotoren.
5. Cyklussen gentages, indtil partiklerne er små nok til at passere gennem mellemrummet mellem rotor og plade og komme ud.

To justeringer styrer produktstørrelsen. Højere rotorhastighed kaster materialet hårdere og producerer et finere produkt. At flytte stødpladerne tættere på tvinger materialet til at blive længere i kammeret; ved at flytte dem udad slipper grovere materiale igennem.

Blow bars er den hårdest slidte komponent. En typisk rotor bærer tre eller fire, lavet af højkrom eller manganlegeret stål, og de vendes eller udskiftes, efterhånden som forkanten slides. På blød kalksten holder de i måneder; på slibende granit stiger slidhastigheden kraftigt og driver direkte prisen pr. ton.

To hovedtyper: HSI vs. VSI stødknusere

Slagknusere kommer i to mekanisk forskellige konfigurationer: horisontale akselstødorganer (HSI) og vertikale slagorganer (VSI). Begge bryder klippen ved stød, men de tjener forskellige stadier og giver forskellige resultater.

Horisontal Shaft Impactor (HSI)

HSI har en rotor, der drejer rundt om en vandret akse. Materiale trænger ind fra oven, rammes af blæsebøjlerne og projiceres mod slagpladerne. Det er den mest almindelige type, accepterer stort foder og fungerer som en primær knuser på blødt sten eller genvundet beton, eller som en sekundær knuser bag en kæbe. Den håndterer armeret beton med armeringsjern, asfalt, grus og natursten fra blød kalksten mod hårdere magmatisk bjergart. Outputtet er kubisk med få bøder, en stor fordel for samlede købere.

Vertical Shaft Impactor (VSI)

VSI har en rotor, der drejer rundt om en lodret akse, accelererer tilførslen og udstøder den med høj hastighed mod en amboltring eller et faldende materialegardin. Rock-on-steel handling tolererer vådt eller klæbrigt foder; rock-on-rock handling giver den bedste partikelform og det laveste metalslid, hvorfor det dominerer fremstillet sandproduktion.

En VSI kører næsten altid som en tertiær knuser og tager foder på 2 tommer eller mindre. Hvis et keglekredsløb producerer flagende tilslag, omformer en VSI det til kubisk materiale. Hvis anlægget har brug for fremstillet sand, omdanner det overskydende knust sten til en 0-5 mm fraktion. For en specifik implementering, tjek vores VSI vertikale aksel slagknuser til sandfremstilling.

Den praktiske forskel er enkel:

• HSI: vandret rotor, slag med blæsestang, accepterer stor tilførsel, primær eller sekundær rolle, høj gennemstrømning, tolererer armeringsjern og klæbrigt materiale.
• VSI: lodret rotor, rock-on-rock eller rock-on-steel handling, kræver lille tilførsel, kun tertiær rolle, bedst til formning og sandproduktion.

Hvilke materialer kan en slagknuser bearbejde?

Slagknusere håndterer en lang række naturlige sten, malme og genbrugsmaterialer, men de er mest økonomiske, når foderet er blødt til mellemhårdt. De materialer, der oftest optræder i projekter, er:

• Blød til middelhård naturlig sten: kalksten, dolomit, sandsten, gips.
• Mellemhård magmatisk bjergart: granit, basalt og grus, med højere slidomkostninger.
• Malm: jernmalm, kobbermalm og guldmalm under kompatible hårdhedsforhold.
• Genbrugsmaterialer: armeret beton, asfaltfræsning, mursten og bygge- og nedrivningsaffald.
• Andet foder: cementklinker, slagger og udvalgte industrimineraler.

Den praktiske grænse er slibeevne, ikke hårdhed. Jo mere slibende foderet er, jo hurtigere slides blæsebøjlerne og slagpladerne. Granit og basalt kan knuses, men slidomkostningerne pr. ton kan overstige et kæbe-og-kegle-kredsløb, hvorfor de fleste stenbrud reserverer slagknusere til kalksten og anden karbonatsten.

Tre anvendelsesområder dækker de fleste projekter: tilslagsproduktion, hvor slagknusere er standard i kalkstensbrud; minedrift, hvor de reducerer blødere malme i ét trin; og bygge- og nedrivningsgenbrug, hvor HSI er standard, fordi den håndterer beton med indstøbt armeringsjern uden tilstopning.

Slagknuser vs. Kæbeknuser vs. Kegleknuser: Hvordan vælger man?

Hver knuserfamilie er optimeret til en anden del af knusningsprocessen. Tabellen nedenfor opsummerer de praktiske forskelle.

Et simpelt sæt hvis-så-regler dækker de fleste udvælgelsessager:

• Hvis foderet er hårdt, slibende sten såsom granit eller basalt, skal du bruge en kæbe til primær brug og en kegle til sekundær brug. Du kan sammenligne vores kæbeknuserserie, når du dimensionerer det primære trin.
• Hvis foderet er kalksten, dolomit, beton eller asfaltfræsere, er en slagknuser normalt den mest økonomiske vej, fordi den kombinerer høj reduktion med et kubisk produkt.
• Hvis en sekundær kegle producerer flagende tilslag, skal du tilføje en VSI til formning.
• Hvis projektet kræver fremstillet sand, skal du køre en VSI på tertiært stadium.
• Hvis projektet er et kortvarigt genbrugsopgave, kan en enkelt HSI med et skærmdæk være hele anlægget.

Den økonomiske logik følger altid slidomkostninger pr. ton. Nyere legeret blæsejern har udvidet overlapningen mellem stød- og kompressionsknusning, så en foderanalyse slår en tommelfingerregel.

Hvordan passer en slagknuser ind i et komplet knuseanlæg?

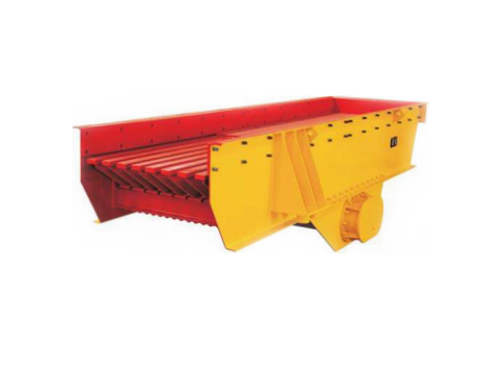

En slagknuser fungerer sjældent alene. Det fungerer inde i en kæde, der starter med en vibrerende feeder og slutter med produktlagre, med skærme og transportbånd imellem.

I et enkelttrinsanlæg er ledningen en vibrerende feeder, en primær HSI, en vibrerende skærm og en returtransportør. Overstørrelse vender tilbage til knuseren, og understørrelse går til produktlagre. Denne opsætning fjerner kæbeknuseren og er almindelig for kalkstensoperationer i intervallet 100-300 t/t.

I et to-trins anlæg udfører en kæbeknuser primær reduktion, udledningen sigtes, overstørrelse kommer ind i en HSI til sekundær knusning, og de sekundære produkter kan tilføre en VSI til formning eller sandfremstilling. En sandvasker kan følge med, når specifikationen kræver rene fine partikler.

Slagknuserens fleksibilitet er dens største fordel i anlægsdesign. Med foder under ca. 400 mm og blødt materiale dækker det både primære og sekundære opgaver. Med hårdt, stort foder træder den ind i den sekundære rolle bag en kæbe. Det omgivende udstyr afgør, om knuseren kører med nominel kapacitet eller tilbringer halvdelen af ​​dagen med kvalt.

Vigtige overvejelser, før du køber en slagknuser

En slagknuser, der matcher foder- og plantesammenhæng, reducerer omkostningerne og forbedrer produktkvaliteten. En uoverensstemmende maskine brænder gennem blæsebøjler. De faktorer, der betyder noget i praksis, er:

1. Foderkarakterisering: hårdhed, slibeevne, fugt og armeringsjernsindhold. Hver designbeslutning følger af disse tal.
2. Rotordesign og blæsestangskonfiguration: antal blæsestave, rotordiameter og legeringsvalg bestemmer gennemløb og slidlevetid.
3. Justering af stødpladen: hydraulisk justering ændrer produktstørrelsen på få minutter; shim justering er billigere, men langsommere.
4. Kapacitet og effekt match: verificer mod din faktiske tilførselshastighed og produktkurve.
5. Lukket kredsløbsadfærd: Knuseren skal acceptere recirkulerende overstørrelse uden at støde eller tilstoppe.
6. Tilgængelighed af reservedele: Spørg om lagerniveauer og leveringstider før underskrift. En to ugers ventetid på blæsebøjler kan sætte hele linjen i tomgang, så bekræft, at originale sliddele til slagknuseren er tilgængelige.
7. Levering og installation: Producenten kan angive en gennemsnitlig leveringstid på 20 dage; bekræfte tidslinjen for din konfiguration.
8. Eftersalgssupport: Fjerndiagnostik, feltservice og operatørtræning påvirker, hvor hurtigt nedbrud løses.

Arbejd listen igennem i rækkefølge. Foderkarakterisering er fundamentet, rotordesign er hjertet i maskinen, og tilgængelighed af reservedele er forskellen mellem en rentabel investering og et dyrt ledigt aktiv.

Konklusion

Svaret på, hvad en slagknuser gør, er enkelt: Den reducerer sten og genbrugsmateriale ved højhastighedspåvirkning, indtil hver partikel når den nødvendige størrelse. Fordi den bruger kinetisk energi frem for langsom kompression, leverer den nogle af de højeste reduktionsforhold i branchen og et udpræget kubisk produkt.

Brug en HSI til primær eller sekundær knusning af blød til medium sten, beton og asfalt, hvor kubisk form har betydning. Brug en VSI til tertiær formning eller fremstillet sand. Vælg en slagknuser, når foderet ikke er meget slibende; vælg et kæbe-og-kegle-kredsløb, når slidomkostningerne dominerer.

Definer dit feed, definer din produktkurve, og sammenlign derefter rotorkonfigurationer og reservedeles leveringstider. Hvis du kender dit materiale og vil begynde at matche en maskine til dine tal, er PF slagknuser-serien et fornuftigt referencepunkt.
